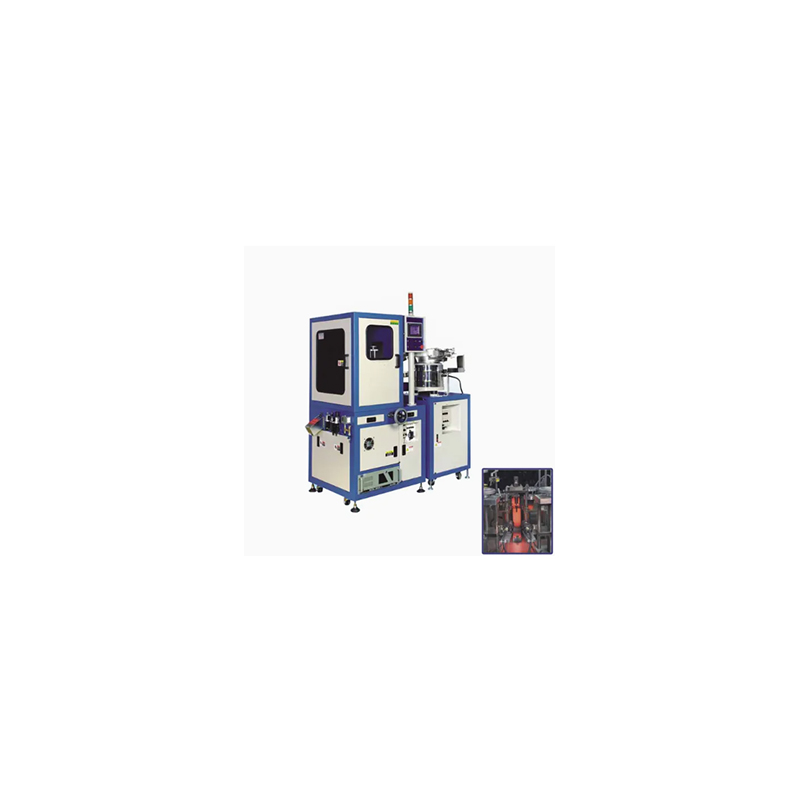

La máquina de clasificación óptica de tuercas de cuatro garras Ronen® utiliza cámaras para inspeccionar las tuercas de cuatro garras. Detecta problemas como garras dobladas o hilos desiguales, y luego distingue entre las nueces buenas y malas. Cuando las nueces se verten en la máquina, se clasificará automáticamente y las colocará en cajas.
La máquina de clasificación óptica de tuerca de cuatro garras está diseñada específicamente para ordenar las tuercas de cuatro garras mediante especificaciones. El equipo está diseñado específicamente para su estructura. Varias cámaras se usan para capturar imágenes desde diferentes ángulos, lo que permite que la curvatura y el espacio se ve claramente.
La máquina de clasificación óptica de tuercas de cuatro garras está diseñada para identificar automáticamente y separar las tuercas de cuatro garras. Esta máquina de clasificación es capaz de manejar la forma geométrica única de estas tuercas: una base cuadrada con cuatro garras de metal de tipo resorte, utilizadas para la instalación en el equipo de marco. La máquina de clasificación clasifica estas tuercas junto con otros componentes y las clasifica por tamaño y tipo.

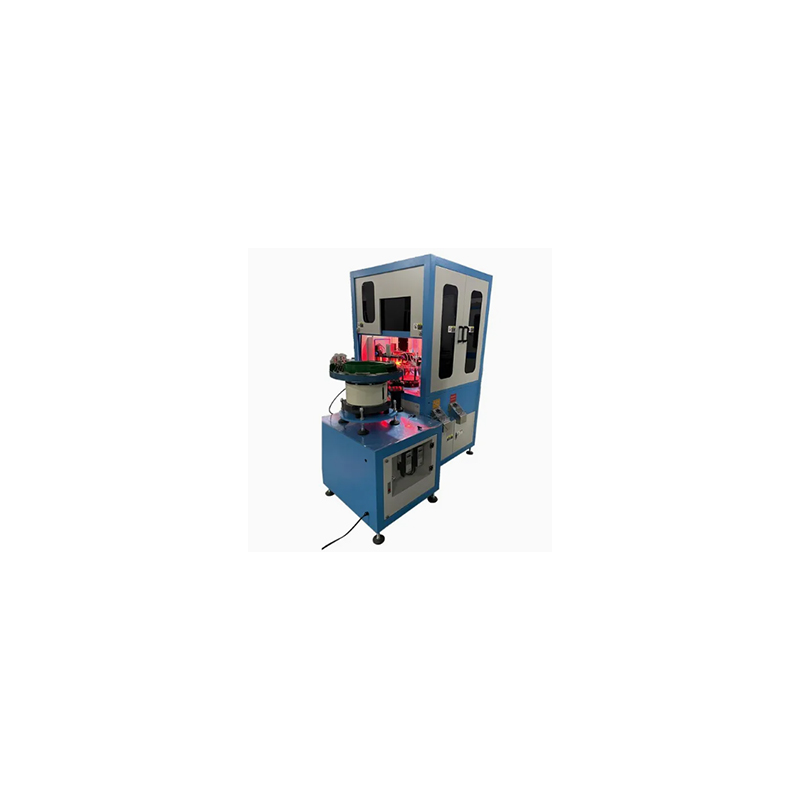

La máquina emplea un alimentador de tipo tazón vibrante diseñado a medida. Este alimentador está equipado con una pista y herramientas guía, que siempre puede mantener cada tuerca en la posición correcta. Por lo general, la base cuadrada se coloca plana con las garras hacia arriba, lo que permite que el sistema de la cámara logre imágenes confiables.
La máquina de clasificación óptica de tuerca de cuatro garras utiliza cámaras de alta resolución para capturar imágenes de cada tuerca. El software analiza múltiples características: el tamaño de la base cuadrada, la presencia y la alineación de las cuatro garras, el tamaño de los agujeros de hilo y la integridad estructural general. El proceso de análisis se completa en unos pocos milisegundos a medida que la tuerca pasa debajo de la cámara.
| Artículo | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Diámetro del alambre (mm) | Ø3.0-Ø8.0 |
Ø8.0-Ø16.0 |
Ø1.2-ø3.0 |
Ø8-ø20 |
| Ancho de la cabeza (mm) | Ø5-Ø15 |
Ø10-Ø25 |
Ø2.5-Ø8 |
Ø8-Ø35 |
| Altura de la cabeza (mm) | 2-10 | 2-25 | 0.5-7 | - |
| Longitud debajo de la cabeza (mm) | 5-70 | 15-120 | 1.5-12 | - |
| Precisión de clasificación (mm) | ± 0.03 | ± 0.03 |
± 0.03 |
± 0.03 |
| Velocidad de clasificación (PCS/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Presión del aire (kg/cm³) | 5 | |||
| Computadora | Computadora industrial | |||
| Cámara digital | Gordita | Gordita |
Gordita |
Gordita |
| Peso neto/bruto (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Dimensión de la máquina (L*W*H) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Dimensión después del embalaje (host/vibratoria = base de computadora) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
La característica de la máquina de clasificación óptica de tuercas de cuatro garras es que tiene múltiples ángulos de lente. La curvatura y el espacio de las garras, así como las roscas en la parte inferior de las tuercas, pueden capturarse. La pista de alimentación también está especialmente diseñada, lo que puede mantener de forma segura la tuerca de cuatro puntas sin que se voltee o se manche.
