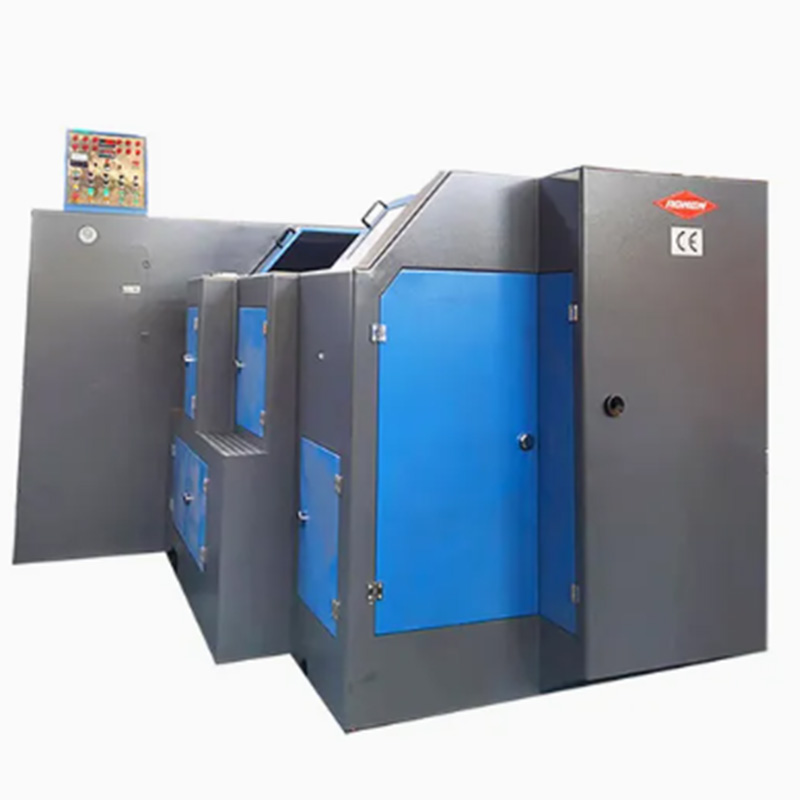

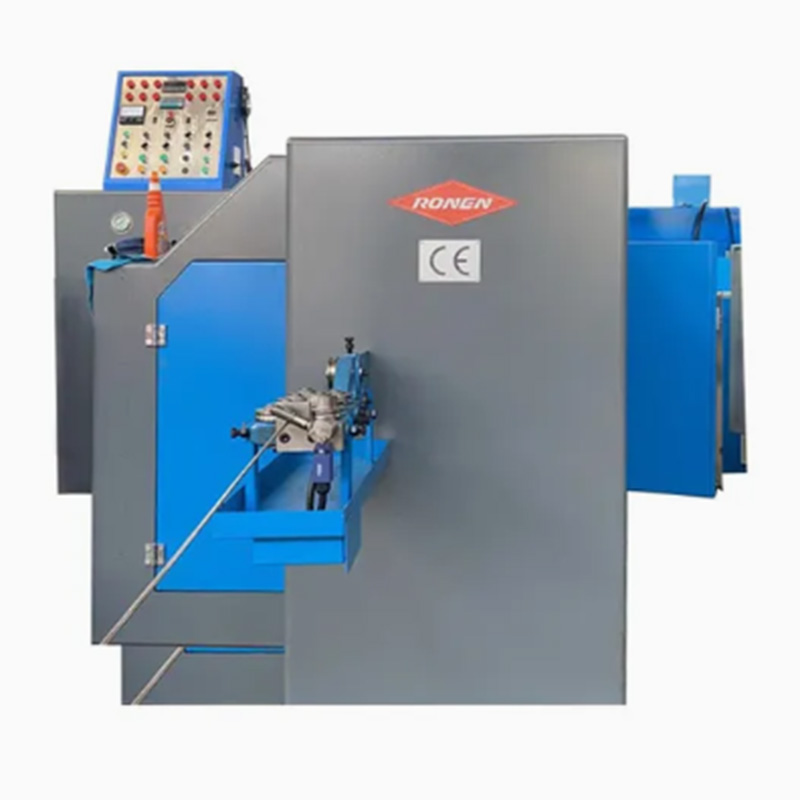

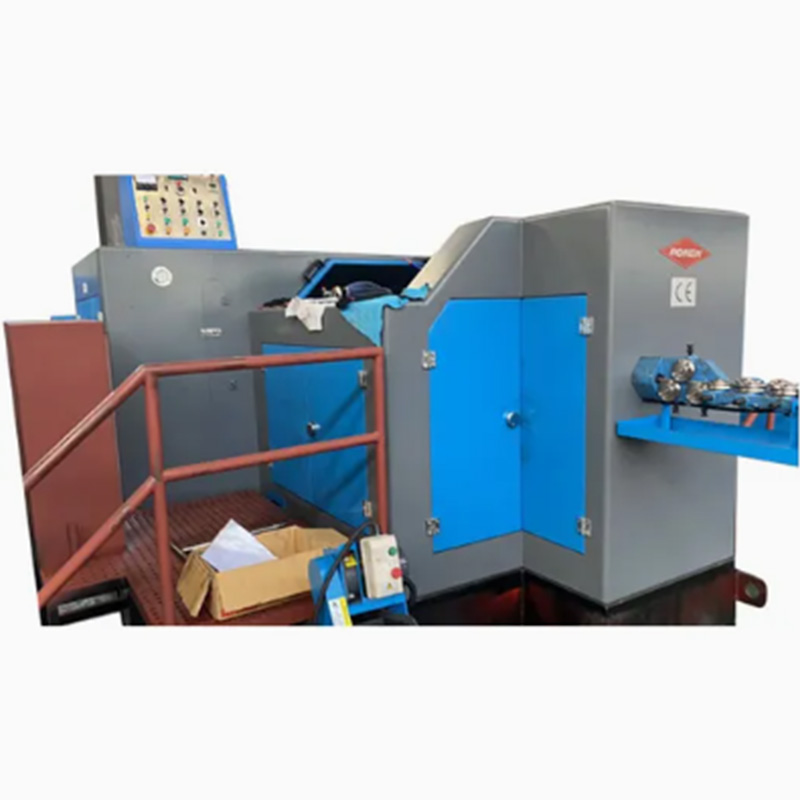

Formador de pernos de 4 matrices y 4 estaciones

El proveedor Ronen® proporciona el formador de pernos de 4 matrices y 4 estaciones, que forma el perno en bruto en cuatro pasos: el primer paso es cortar el alambre, el segundo paso es estirar el perno, el tercer paso es darle forma a la cabeza del perno y el cuarto paso es recortar las piezas sobrantes. No es necesario mover las materias primas.

Enviar Consulta

Descripción del Producto

La formadora de pernos de 4 matrices y 4 estaciones utiliza cuatro estaciones separadas y los moldes correspondientes para troquelar en frío el alambre metálico en espacios en blanco para pernos. Fabrica pernos empujando metal a través de cuatro etapas de formación. El alambre metálico entra por un extremo, se corta y luego pasa por cada estación de trabajo.

Detalles del producto

Coloque un rollo de alambre en el formador de pernos y podrá comenzar el proceso de formación. La máquina corta automáticamente una sección de alambre y la introduce en las cuatro estaciones. En cada parada, una herramienta presiona el metal, cambiando su forma y transformando el simple alambre en un complejo perno.

La formadora de pernos de 4 matrices y 4 estaciones utiliza un proceso de forjado en frío, lo que permite moldear el metal sin necesidad de calentarlo. A medida que la estructura interna del metal se comprime y remodela, el resultado es un producto final más robusto. Los elementos de fijación fabricados de esta forma son extremadamente resistentes y duraderos.

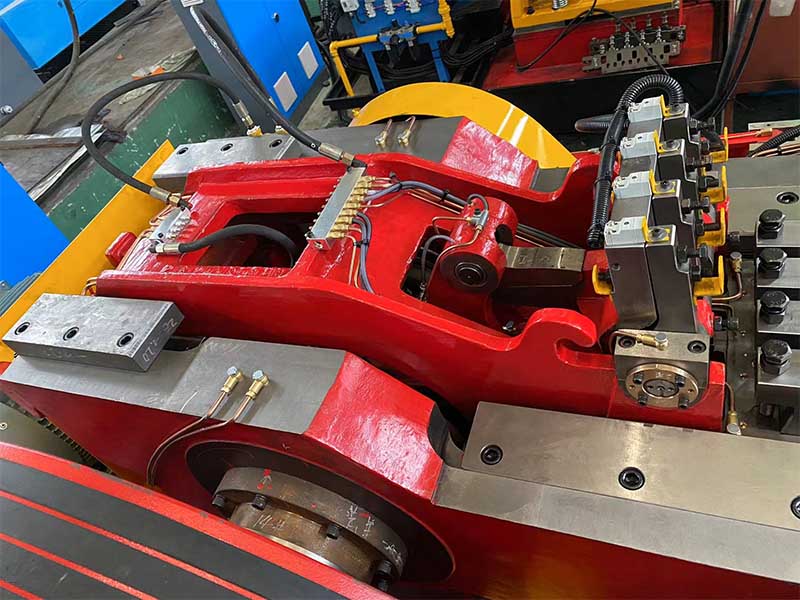

Uno de los componentes clave del formador de pernos es el dedo de transferencia. Este componente recoge los pernos sin terminar y los mueve con precisión de una estación a la siguiente. Si este mecanismo no está alineado correctamente, los pernos no se formarán correctamente. Su flujo de proceso es progresivo. La primera estación puede comenzar a formar la cabeza, la siguiente estación completa la formación de la cabeza, otra estación procesa la punta y la última estación comienza a procesar los hilos.

Parámetros del producto

Modelo	Unidad	RNBP-65S	RNBP-85S	RNBP-105S	RNBP-135L	RNBP-135L	RNBP-135LL	RNBP-165S
Estación de forja	NO.	5	5	5	5	5	5	5
fuerza de forja	kgf	45.000	80.000	90.000	90.000	130.000	135.000	220.000
Diámetro máximo de corte	milímetros	Ø8	Ø10	Ø15	Ø15	Ø16	Ø16	Ø23
Longitud máxima de corte	milímetros	105	115	135	185	190	265	190
Tasa de salida	unidades/min	100-160	90-145	85-130	70-120	60-100	40-70	55-95
P.K.O. Ataque	milímetros	45	25	35	40	45	60	45
K.O. Ataque	milímetros	90	92	118	160	175	225	178
Carrera del ariete principal	milímetros	136	160	190	262	270	380	274
Potencia del motor principal	kilovatios	15	22	30	30	37	45	55
En general se oscurece. de troquel cortado	milímetros	Ø30x45L	Ø50x50L	Ø45x59L	Ø45x59L	Ø63x69L	Ø58x69L	Ø75x100L
En general se oscurece. de troquel de punzonado	milímetros	Ø40x90L	Ø45x125L	Ø53x115L	Ø53x115l	Ø60x130L	Ø60x229l	Ø75x185l
En general se oscurece. de matriz principal	milímetros	Ø50x110L	Ø60x130L	Ø75x135L	Ø75x185L	Ø86x190L	Ø86x305L	Ø108x200L
Paso de troquel	milímetros	60	80	90	94	110	110	129
Aprox. peso	Tonelada	10	17	20	24	31	38	52
Applicable bolt dia	milímetros	3-6	5-8	6-10	6-10	8-12.7	8-12.7	10-16
Longitud del mango del espacio en blanco	milímetros	10-80	15-90	15-110	20-152	20-160	40-220	20-160
Se atenúa en general	milímetros	550033002400	650035002500	740037002800	900038002900	1000040002900	1180041003200	1260051002800

Características del producto

La característica de la formadora de pernos de 4 estaciones y 4 troqueles es que las estaciones de trabajo están bien coordinadas y el reemplazo del molde es rápido. Los movimientos de las cuatro estaciones de trabajo están coordinados con precisión mediante un enlace mecánico. Una vez que la estación de trabajo anterior termina de procesar, la pieza de trabajo pasa automáticamente a la siguiente sin desalineación ni bloqueo.
